W przypadku projektów automatyki przemysłowej, które wymagają szybkiej i spójnej komunikacji pomiędzy programowalnymi sterownikami logicznymi (PLC), wybór odpowiedniego modułu wymiany pamięci jest kluczowy.XinyuanprzedstawiaGE IC698CMX016, moduł Control Memory Xchange przeznaczony dla platformy PACSystems RX7i. Dzięki wykorzystaniu technologii pamięci refleksyjnej i komunikacji światłowodowej moduł ten umożliwia deterministyczne udostępnianie danych pomiędzy kompatybilnymi sterownikami i urządzeniami obliczeniowymi, pomagając inżynierom w budowaniu skoordynowanych architektur sterowania dla wymagających zastosowań przemysłowych.

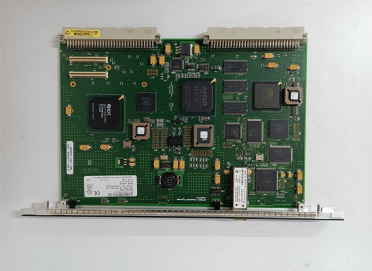

GE IC698CMX016 to jednogniazdowy moduł Control Memory Xchange przeznaczony do dystrybucji danych w kompatybilnej sieci pamięci refleksyjnej. Zapewnia 16 MB pamięci refleksyjnej z parzystością, obsługuje sieć światłowodową 2,12 Gb/s i obsługuje do 256 kompatybilnych węzłów. Niezależne od procesora działanie sieciowe pomaga zmniejszyć obciążenie przetwarzania związane z dystrybucją współdzielonych danych. W tym artykule wyjaśniono specyfikacje techniczne, zasady działania, wymagania instalacyjne, zastosowania przemysłowe i najważniejsze kwestie, które należy wziąć pod uwagę przy zakupie modułu zamiennego.
GE IC698CMX016 to moduł Control Memory Xchange (CMX) opracowany dla platformy programowalnego sterownika automatyki PACSystems RX7i. Wykorzystuje technologię pamięci refleksyjnej do synchronizacji współdzielonych danych między podłączonymi urządzeniami za pośrednictwem szybkiej sieci światłowodowej.
W przeciwieństwie do konwencjonalnych metod komunikacji, które wymagają, aby każdy kontroler wielokrotnie żądał danych od innego urządzenia, pamięć refleksyjna umożliwia operację zapisu w jednym węźle w celu aktualizacji odpowiednich lokalizacji pamięci w całej sieci. To podejście jest szczególnie przydatne, gdy kilka sterowników potrzebuje dostępu do wspólnych informacji operacyjnych z przewidywalnym zachowaniem komunikacyjnym.
Kluczowe cechy obejmują:
Dla inżynierów zajmujących się konserwacją istniejących instalacji automatyki ważne jest określenie dokładnego modelu i wersji sprzętu przed zakupem zamiennika lub rozbudową istniejącego systemu.
Moduł wykorzystuje światłowodowe łącze szeregowe pracujące z szybkością 2,12 Gb/s. Dynamiczna obsługa pakietów obsługuje rozmiary pakietów od 4 do 64 bajtów, dzięki czemu moduł może dostosować się do różnych wzorców przesyłania danych. Udokumentowana maksymalna szybkość transferu sieci waha się od około 43 MB/s przy pakietach 4-bajtowych do 174 MB/s przy pakietach 64-bajtowych.
Liczby te opisują wydajność transferu sieciowego w odpowiednich warunkach pakietu. Rzeczywista wydajność aplikacji zależy od ruchu sieciowego, wzorców zapisu i konfiguracji systemu.
Pamięć refleksyjna rozprowadza zaakceptowane aktualizacje danych do kompatybilnych węzłów w sieci. Architektura ta może uprościć komunikację między skoordynowanymi systemami sterowania, ponieważ uczestniczące urządzenia utrzymują odpowiednie obszary pamięci współdzielonej, a nie polegają wyłącznie na powtarzających się wymianach punkt-punkt.
Moduł wykorzystuje łącza światłowodowe typu LC i obsługuje łącza światłowodowe wielomodowe do 300 metrów w określonych warunkach. Komunikacja światłowodowa może pomóc w odizolowaniu sygnalizacji sieciowej od wielu źródeł zakłóceń elektrycznych powszechnie spotykanych w środowiskach przemysłowych.
Wskaźniki na panelu przednim dostarczają informacji o pracy modułu, konfiguracji, otrzymanych danych i wykryciu sygnału optycznego. Funkcje wykrywania błędów sieciowych i parzystości pamięci obsługują także rozwiązywanie problemów i monitorowanie integralności danych.
Poniższa tabela podsumowuje kluczowe specyfikacje udokumentowane dla modułu IC698CMX016 Control Memory Xchange. Przed użyciem tych wartości do zatwierdzenia technicznego należy sprawdzić odpowiednią wersję sprzętu i instrukcję instalacji.
| Parametr | Specyfikacja |
|---|---|
| Model produktu | IC698CMX016 |
| Typ produktu | Kontroluj moduł wymiany pamięci |
| Kompatybilna platforma | Systemy PAC RX7i |
| Refleksyjna pamięć | 16 MB SDRAM z parzystością |
| Szybkość transmisji sieciowej | 2,12 Gb/s |
| Maksymalna szybkość transferu sieci | 43–174 MB/s, w zależności od rozmiaru pakietu |
| Dynamiczny rozmiar pakietu | 4–64 bajty |
| Maksymalna liczba węzłów sieci | 256 kompatybilnych węzłów |
| Złącze optyczne | Złącze światłowodowe typu LC |
| Maksymalna odległość światłowodu wielomodowego | Do 300 m w określonych warunkach |
| Napięcie zasilania | +5 VDC z zasilacza szafy |
| Aktualne wymaganie | 1,8 A |
| Współczynnik kształtu modułu | Pojedyncze gniazdo rackowe RX7i |
| Oprogramowanie konfiguracyjne | Machine Edition Logic Developer-PLC, wersja 4.5 lub nowsza, jak określono w dokumentacji |
Uwaga inżynierska:Szybkość transmisji sieci i przepustowość aplikacji to różne pomiary. Oceniając GE IC698CMX016, należy stosować dane dotyczące transferu zależne od rozmiaru pakietu, zamiast traktować 2,12 Gbodów jako ocenę wydajności w megabajtach na sekundę.
Układ GE IC698CMX016 działa jako część sieci pamięci refleksyjnej, zwykle ułożonej w postaci połączonej szeregowo pętli światłowodowej. Każdy węzeł odbiera ważne pakiety, aktualizuje swoją lokalną pamięć refleksyjną i przekazuje pakiety do następnego węzła.
Typowa wymiana danych przebiega w następujący sposób:
Mechanizm ten umożliwia współdzielony dostęp do danych pomiędzy wieloma kontrolerami i urządzeniami komputerowymi. Inżynierowie powinni jednak nadal projektować logikę aplikacji pod kątem własności danych, czasu aktualizacji, obciążenia sieci i obsługi błędów. Pamięć refleksyjna jest mechanizmem dystrybucji danych, a nie substytutem logiki bezpieczeństwa na poziomie aplikacji lub niezależnego systemu sterowania o znamionach bezpieczeństwa.
Urządzenie GE IC698CMX016 można rozważyć w środowiskach przemysłowych, w których kompatybilne urządzenia muszą w przewidywalny sposób wymieniać wspólne informacje. Jego przydatność zależy od architektury sterowania, wymagań czasowych i kompatybilności wszystkich podłączonych węzłów.
Wiele sterowników PLC może sterować różnymi sekcjami linii produkcyjnej. Wspólne informacje o stanie, dane sekwencji i wartości procesowe mogą pomóc w koordynowaniu sprzętu w tych sekcjach.
W maszynach pakujących, przetwarzających i innych skoordynowanych maszynach sieć pamięci odblaskowej może dystrybuować dane operacyjne pomiędzy kompatybilnymi urządzeniami sterującymi. Projektanci systemów muszą zweryfikować czas od początku do końca z rzeczywistymi wymaganiami maszyny.
Monitorowanie wytwarzania energii, systemy testowe i rozproszone przemysłowe instalacje sterujące mogą skorzystać na szybkiej wymianie informacji pomiędzy węzłami przetwarzającymi. Przydatność należy ustalić poprzez ocenę techniczną konkretnego zastosowania, szczególnie w przypadku funkcji ochronnych.
Obiekty obsługujące uznane systemy RX7i mogą potrzebować tego modułu do utrzymania istniejącej architektury, wymiany uszkodzonego komponentu lub przywrócenia starszej linii produkcyjnej. W takich przypadkach szczególnie ważne jest dopasowanie wersji, zweryfikowany stan i udokumentowana zgodność.
Prawidłowa instalacja jest niezbędna do niezawodnego działania sieci. Przed instalacją GE IC698CMX016 zapoznaj się z oficjalną instrukcją instalacji PACSystems RX7i i instrukcją obsługi modułów Memory Xchange.
Moduł wymaga prawidłowej konfiguracji sprzętowej, aby jego nadajnik i odbiornik optyczny mogły działać w sieci. Konfiguracja odbywa się przy użyciu obsługiwanego oprogramowania Machine Edition. Po instalacji inżynierowie powinni sprawdzić wskaźniki stanu modułu, wykrywanie sygnału optycznego, ciągłość sieci i aktualne aktualizacje danych.
Środki ostrożności:Przed włożeniem lub wyjęciem modułu należy wyłączyć zasilanie stojaka. Postępuj zgodnie z procedurami producenta i obowiązującymi wymogami bezpieczeństwa elektrycznego. Nigdy nie odłączaj ani nie wymieniaj sprzętu w systemie pod napięciem, chyba że zatwierdzona procedura wyraźnie na to pozwala.
W przypadku zakupu modułu GE IC698CMX016 do istniejącej instalacji sam pasujący numer katalogowy może nie wystarczyć. Przed złożeniem zamówienia zespoły zaopatrzenia i konserwacji powinny sprawdzić następujące punkty.
| Czynnik wyboru | Co zweryfikować | Dlaczego to ma znaczenie |
|---|---|---|
| Numer modelu | IC698CMX016 i dowolny przyrostek wersji | Pomaga uniknąć zamawiania niewłaściwego wariantu sprzętu |
| Wersja sprzętu i oprogramowania sprzętowego | Wersja istniejącego modułu i zatwierdzona ścieżka aktualizacji | Obsługuje planowanie zgodności i konserwacji |
| Stan fizyczny | PCB, złącza optyczne i wskaźniki na panelu przednim | Pomaga zidentyfikować widoczne uszkodzenia lub problemy z obsługą |
| Weryfikacja funkcjonalna | Konfiguracja, komunikacja i status diagnostyczny | Zapewnia mocniejszy dowód stanu operacyjnego |
| Dokumentacja | Zapisy testów, warunki gwarancji i zasady zwrotów | Poprawia przejrzystość zakupów i zarządzanie ryzykiem |
| Kompatybilność systemu | Szafa RX7i, oprogramowanie sprzętowe procesora, oprogramowanie i projekt sieci | Zmniejsza ryzyko instalacji i uruchomienia |
W przypadku wycofanego lub starszego sprzętu automatyki poproś o jasne informacje na temat tego, czy oferowane urządzenie jest nowe, nieużywane, pochodzi z nadwyżki, zostało odnowione lub było wcześniej używane. Poproś o dokładną wersję, dostępne dowody testów, zakres gwarancji i ustalenia dotyczące dostawy, zamiast polegać wyłącznie na oświadczeniu o stanie magazynowym.
Dodatkowe informacje techniczne można znaleźć na stronie produktu GE IC698CMX016 oraz w dokumentacji technicznej modułu Control Memory Xchange Module.
GE IC698CMX016 dystrybuuje współdzielone dane pomiędzy kompatybilnymi sterownikami PLC i urządzeniami komputerowymi przy użyciu technologii pamięci refleksyjnej za pośrednictwem sieci światłowodowej. Jest przeznaczony dla platformy PACSystems RX7i.
Moduł zapewnia 16 MB odblaskowej pamięci SDRAM z zabezpieczeniem parzystości. Pamięć jest wykorzystywana do współdzielonych danych sieciowych, a nie służy jako komputerowe urządzenie magazynujące ogólnego przeznaczenia.
Udokumentowana pojemność sieci to aż 256 kompatybilnych węzłów. Rzeczywista architektura musi także uwzględniać kompatybilność węzłów, konfigurację sieci, prowadzenie kabli i ruch aplikacji.
Moduł wykorzystuje złącza światłowodowe typu LC i obsługuje połączenia światłowodowe wielomodowe. Udokumentowana maksymalna odległość wynosi do 300 metrów w określonych warunkach. Potwierdź wymagania dotyczące kabli i złączy w odpowiedniej instrukcji technicznej.
Sieć pamięci refleksyjnej działa bez konieczności przetwarzania procesora RX7i w celu przesyłania danych między węzłami. Jednakże konfiguracja sprzętowa procesora i logika aplikacji pozostają ważne dla prawidłowego uruchomienia i prawidłowego korzystania z sieci.
Nie. IC698CMX016 to moduł Control Memory Xchange, natomiast IC698RMX016 to moduł Redundancy Memory Xchange przeznaczony do obsługiwanych aplikacji redundancyjnych. Pełnią różne role, dlatego przed wyborem któregokolwiek modelu sprawdź wymaganą funkcję i kompatybilność systemu.
Sprawdź pełny numer części, wersję sprzętu i oprogramowania sprzętowego, stan fizyczny, dokumentację testową, gwarancję i zgodność z istniejącym systemem RX7i. W przypadku starszego sprzętu przed złożeniem zamówienia należy poprosić o pisemne potwierdzenie stanu i rewizji dostarczonego urządzenia.
GE IC698CMX016 pozostaje istotnym komponentem do utrzymywania kompatybilnych instalacji PACSystems RX7i, które zależą od deterministycznego udostępniania danych. Pamięć refleksyjna 16 MB, szybka sieć światłowodowa, obsługa do 256 kompatybilnych węzłów i wbudowane funkcje diagnostyczne sprawiają, że jest to praktyczna opcja dla odpowiednich starszych architektur automatyki. Pomyślna integracja zależy jednak od dokładnej identyfikacji wersji, prawidłowej konfiguracji sieci i dokładnej weryfikacji całego systemu sterowania.
