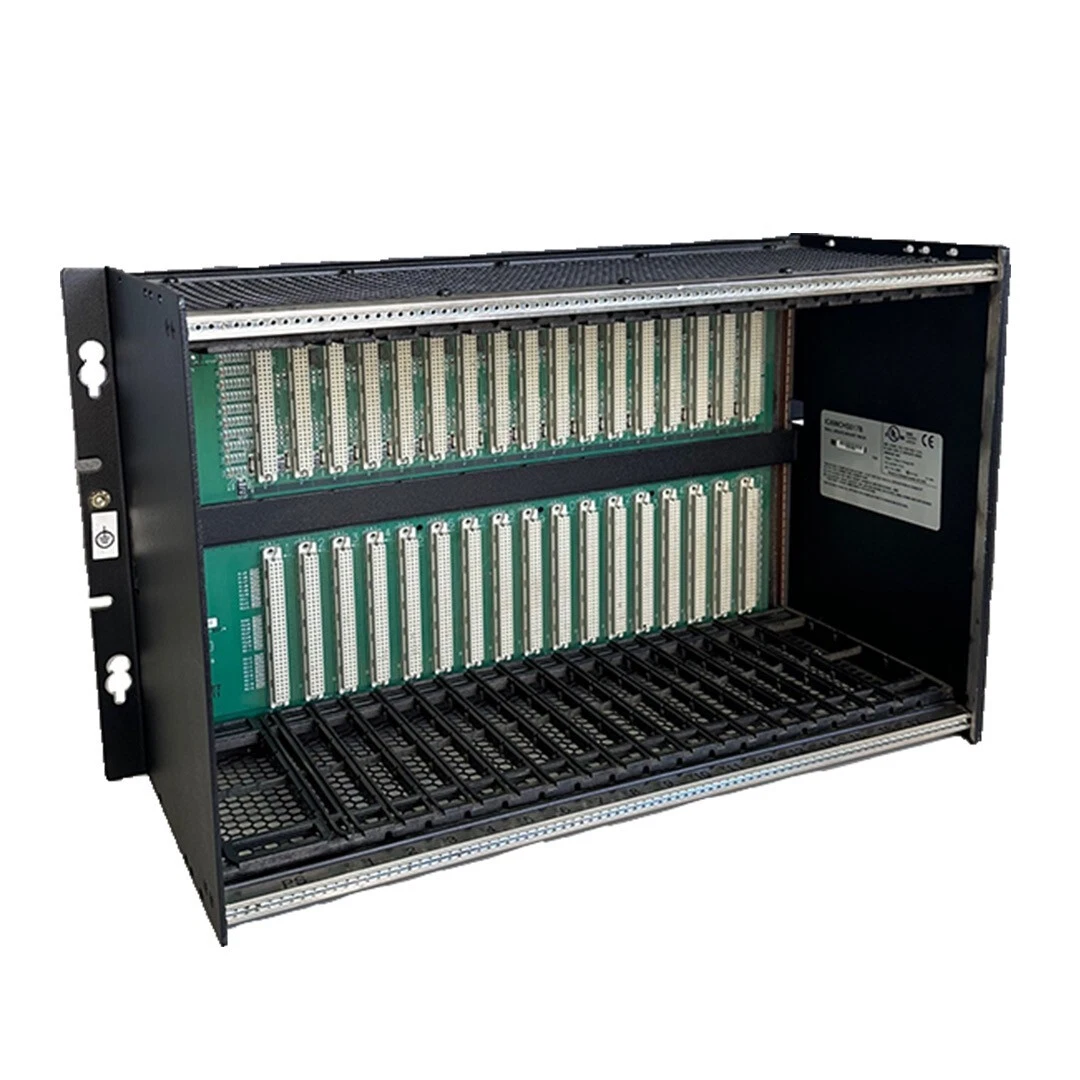

Gdy systemy automatyki przemysłowej wymagają niezawodnej szafy na procesor, wejścia/wyjścia i moduły komunikacyjne,Xin YuanzapewniaGE IC698CHS017jako praktyczne rozwiązanie dla architektur sterowania opartych na RX7i. Zaprojektowany jako 17-gniazdowy stojak do montażu z tyłu, zapewnia uporządkowaną instalację modułów, łączność z płytą montażową i kompatybilność z wybranymi modułami RX7i, seriami 90-70 i VME.
GE IC698CHS017 to standardowy 17-gniazdowy stojak do montażu z tyłu dla platformy GE PACSystems RX7i. Zapewnia gniazda dla modułów CPU i I/O, jednocześnie obsługując wybrane moduły serii 90-70 i VME, dzięki czemu jest przydatny w przemysłowych systemach sterowania, które wymagają znacznej pojemności modułów. W stojaku zastosowano odstęp między gniazdami 0,8 cala (20,3 mm) dla modułów o standardowej szerokości, natomiast zasilacz zajmuje dedykowane gniazdo 2,4 cala (61 mm). Konstrukcja o szerokości 19 cali, wysokości 11,15 cala i głębokości 7,5 cala sprawia, że nadaje się do przemysłowych szaf sterowniczych i obudów urządzeń. Architektura obsługuje również transfery VME64 i automatyczne łączenie łańcuchowe sygnałów potwierdzenia przerwania i przyznania magistrali, co pomaga uprościć integrację w szafie.
Jakie są kluczowe specyfikacje?
Jak działa architektura szafy rackowej?
Gdzie jest powszechnie używany?
Jak kupujący powinni wybrać i zweryfikować ten stojak?
GE IC698CHS017 to 17-gniazdowy stelaż montowany z tyłu, przeznaczony dla przemysłowej platformy sterującej PACSystems RX7i. Zamiast działać jako samodzielny procesor PLC lub moduł we/wy, szafa zapewnia fizyczną i elektryczną strukturę płyty montażowej potrzebną do instalowania i łączenia kompatybilnych modułów sterujących.
Stelaż zawiera gniazda od 1 do 17 dla modułów, z procesorem zainstalowanym w gnieździe 1 w typowej konfiguracji RX7i. Gniazdo 0 jest zarezerwowane dla zasilacza i ma szerszy otwór o średnicy 2,4 cala. Taki układ zapewnia inżynierom scentralizowaną strukturę do tworzenia stosunkowo dużych konfiguracji sterowników PLC bez konieczności stosowania wielu małych szaf.
Zgodnie z dokumentacją techniczną, w szafie można umieścić moduły we/wy RX7i, moduły VME, moduły serii 90-70 o pojedynczej szerokości i moduły PLC serii 90-70 o podwójnej szerokości, jeśli są używane zgodnie z obowiązującymi wytycznymi dotyczącymi integracji.
Kupujący poszukujący dokładnego modelu mogą również skorzystać ze strony produktu GE IC698CHS017, aby przejrzeć informacje o dostawcach i szczegóły zakupu.
Fizyczne i elektryczne specyfikacje szafy PLC są ważne, ponieważ nieprawidłowe wymiary szafy, wymagania dotyczące gniazd lub dystrybucja mocy mogą powodować problemy podczas projektowania systemu. Poniższa tabela podsumowuje główne specyfikacje związane z tym modelem.
| Specyfikacja | Szczegóły GE IC698CHS017 |
|---|---|
| Typ produktu | 17-gniazdowy stojak RX7i do montażu z tyłu |
| Gniazda modułów | Miejsca 1–17 |
| Standardowa szerokość szczeliny | 0,8 cala / 20,3 mm |
| Gniazdo zasilacza | Szczelina 0, 2,4 cala / 61,0 mm |
| Wymiary | 11,15 cala wys. × 19,00 cala szer. × 7,5 cala głęb |
| Wymiary metryczne | 283 mm wys. × 483 mm szer. × 190 mm głęb |
| Wsparcie VME | Zaprojektowany do obsługi VME64 |
| Montowanie | Mocowanie tylne |
| Opcje zasilania | Wtykowe zasilacze prądu przemiennego RX7i z opcjami wyższej mocy dla konfiguracji wysokoprądowych |
Dokumentacja stojaka identyfikuje również odpowiednik do montażu z przodu, IC698CHS117. To rozróżnienie ma znaczenie przy wymianie istniejącej szafy, ponieważ fizyczna orientacja montażu i wymagania dotyczące dostępu do szafy mogą się różnić, nawet jeśli architektura gniazd jest podobna.
Płyta montażowa jest jedną z najważniejszych części szafy PLC, ponieważ zapewnia ścieżkę komunikacyjną pomiędzy zainstalowanymi modułami. W tej architekturze szafy płyta montażowa została zaprojektowana z myślą o odstępie między modułami wynoszącym 0,8 cala, co umożliwia rozmieszczenie zgodnych modułów o pojedynczej szerokości w spójnym układzie.
Kilka cech architektonicznych sprawia, że szafa nadaje się do złożonych instalacji automatyki:
Funkcje te są szczególnie istotne, gdy inżynierowie konserwują lub rozszerzają istniejące przemysłowe systemy sterowania, zamiast projektować całkowicie nową architekturę sterowników PLC.
Przed instalacją należy zawsze sprawdzić zgodność z konkretnym procesorem, wejściami/wyjściami, komunikacją, zasilaczem i konfiguracją VME. Sama szafa jest zaprojektowana do obsługi kilku rodzin modułów związanych ze środowiskiem RX7i i starszymi seriami 90-70.
Potencjalnie obsługiwane konfiguracje obejmują:
Moduły serii 90-70 o podwójnej szerokości zajmują dwa standardowe miejsca w gniazdach, więc rzeczywista liczba modułów, które można zainstalować, zależy od szerokości wybranych modułów. Projektanci systemów powinni zatem obliczać dostępną przestrzeń w gniazdach, a nie po prostu liczyć zainstalowane urządzenia.
Dzięki 17 standardowym pozycjom modułów oprócz dedykowanej pozycji zasilania, szafa może pomieścić stosunkowo rozbudowaną konfigurację sterowania. Może to być przydatne w zastosowaniach obejmujących wiele modułów cyfrowych, analogowych, komunikacyjnych lub specjalistycznych.
Obsługa wybranych modułów serii 90-70 sprawia, że architektura jest odpowiednia do projektów modernizacyjnych i konserwacyjnych, w których nie ma możliwości natychmiastowej wymiany istniejącego sprzętu. Może to pomóc zespołom inżynieryjnym wydłużyć okres użytkowania istniejącej infrastruktury sterującej.
Szerokość 19 cali i konstrukcja do montażu z tyłu zapewniają ustandaryzowany format mechaniczny dla odpowiednich szaf i obudów przemysłowych. Przed złożeniem zamówienia kupujący powinni porównać wymiary stojaka i wymagania dotyczące dostępu z tyłu z dostępną przestrzenią w szafie.
Obsługa VME daje inżynierom dodatkowe możliwości integracji tam, gdzie wymagane są kompatybilne moduły VME. Jednakże integracja VME powinna być zgodna z odpowiednią dokumentacją sprzętu i oprogramowania, a nie zakładać, że każdy moduł VME jest automatycznie kompatybilny.
Architektura stojakowa RX7i obsługuje różne wydajności zasilania. Dokumentacja techniczna wymienia konfiguracje zasilaczy o mocy 100 W i 350 W, umożliwiając projektantom systemów wybór odpowiedniego układu zasilania w zależności od podłączonych modułów.
17-miejscowa szafa PLC jest zwykle wybierana, gdy przemysłowy system sterowania wymaga większej pojemności modułu, niż jest w stanie zapewnić mniejsza szafa. Typowe środowiska aplikacji mogą obejmować:
Na przykład zespół inżynierów modernizujący istniejącą linię produkcyjną może potrzebować dodatkowej wydajności we/wy, zachowując jednocześnie kompatybilne starsze moduły. Szafa z 17 gniazdami może stanowić fizyczną platformę do reorganizacji systemu sterowania przy jednoczesnym zachowaniu znanej architektury opartej na modułach.
Zakup regału przemysłowego powinien wiązać się nie tylko ze sprawdzeniem numeru modelu. Kupujący powinni sprawdzić kompletną konfigurację systemu przed złożeniem zamówienia.
Kontrole te mogą zmniejszyć ryzyko otrzymania fizycznie podobnej, ale nieodpowiedniej technicznie szafy, szczególnie w przypadku starszych projektów automatyki, w których kilka modeli szaf GE może wyglądać porównywalnie.
Nie. Jest to szafa lub obudowa, a nie procesor PLC. Jego podstawową funkcją jest zapewnienie płyty montażowej i fizycznej struktury montażowej dla kompatybilnego procesora, wejść/wyjść, modułów komunikacyjnych i innych.
Zapewnia 17 standardowych pozycji modułów, oznaczonych jako sloty od 1 do 17. Slot 0 to osobna, szersza pozycja przeznaczona na zasilacz.
Obydwa są modelami RX7i z 17 gniazdami, ale IC698CHS017 to wersja do montażu z tyłu, a IC698CHS117 to wersja do montażu z przodu. Dlatego przed wymianą należy dokładnie sprawdzić sposób montażu.
Tak, szafa jest zaprojektowana tak, aby pomieścić kompatybilne moduły serii 90-70 o pojedynczej szerokości i moduły PLC serii 90-70 o podwójnej szerokości. Konkretną kompatybilność modułu należy sprawdzić, korzystając z odpowiedniej dokumentacji RX7i.
Tak. Stelaż jest przeznaczony do obsługi modułów VME, w tym funkcjonalności płyty montażowej zorientowanej na VME64. Integracja VME musi być zgodna z wytycznymi producenta dotyczącymi integracji.
GE IC698CHS017 pozostaje praktyczną architekturą stelażową dla systemów sterowania RX7i, które wymagają znacznej pojemności modułów, strukturalnej komunikacji na płycie montażowej oraz kompatybilności z wybranym starszym sprzętem i sprzętem VME. 17 standardowych pozycji modułów, dedykowane gniazdo zasilania, ustandaryzowane wymiary i elastyczna architektura systemu sprawiają, że jest on szczególnie przydatny w projektach konserwacji, rozbudowy i modernizacji automatyki przemysłowej.
Dla kupujących oceniających zamienny lub zapasowy stojak najważniejsze są: orientacja montażu, kompatybilność modułów, dostępna pojemność gniazd, wymagania dotyczące zasilania, stan obudowy i stan produktu. Jeśli pozyskujesz GE IC698CHS017 do projektu automatyki przemysłowej i potrzebujesz pomocy w potwierdzeniu specyfikacji, dostępności lub zgodności konfiguracji,skontaktuj się z namiw Xin Yuan w celu uzyskania informacji o produktach i profesjonalnego wsparcia zakupowego.
-
